光影万象

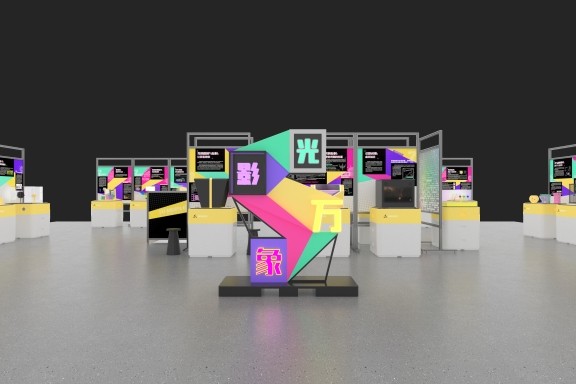

门头

外形尺寸：1.48×0.5×1.78

备注：多媒体采购方提供

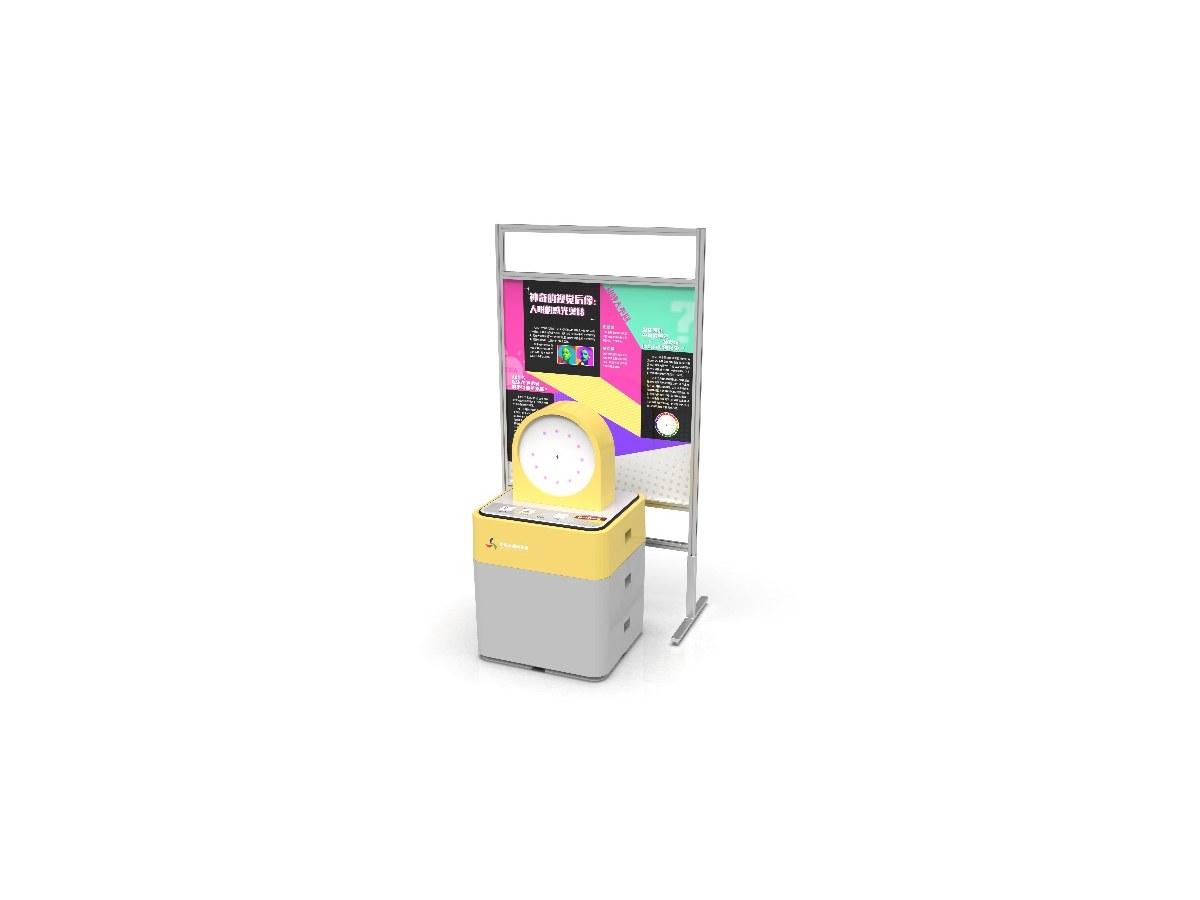

神奇的圆点

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一竖立的圆盘，圆盘中心画有一个十字符号，圆周分布12个光点。参观者按下按钮后，启动光点开始顺时针依次闪烁，参观者盯着十字符号，数十秒后会发现移动的粉色光点变成了绿色。一段时间后，将只会看到一个绿色的光点在旋转。

展示目的：展项以机电互动的形式，让参观者通过观察移动的光点，来感受视觉负后像的形成与作用。

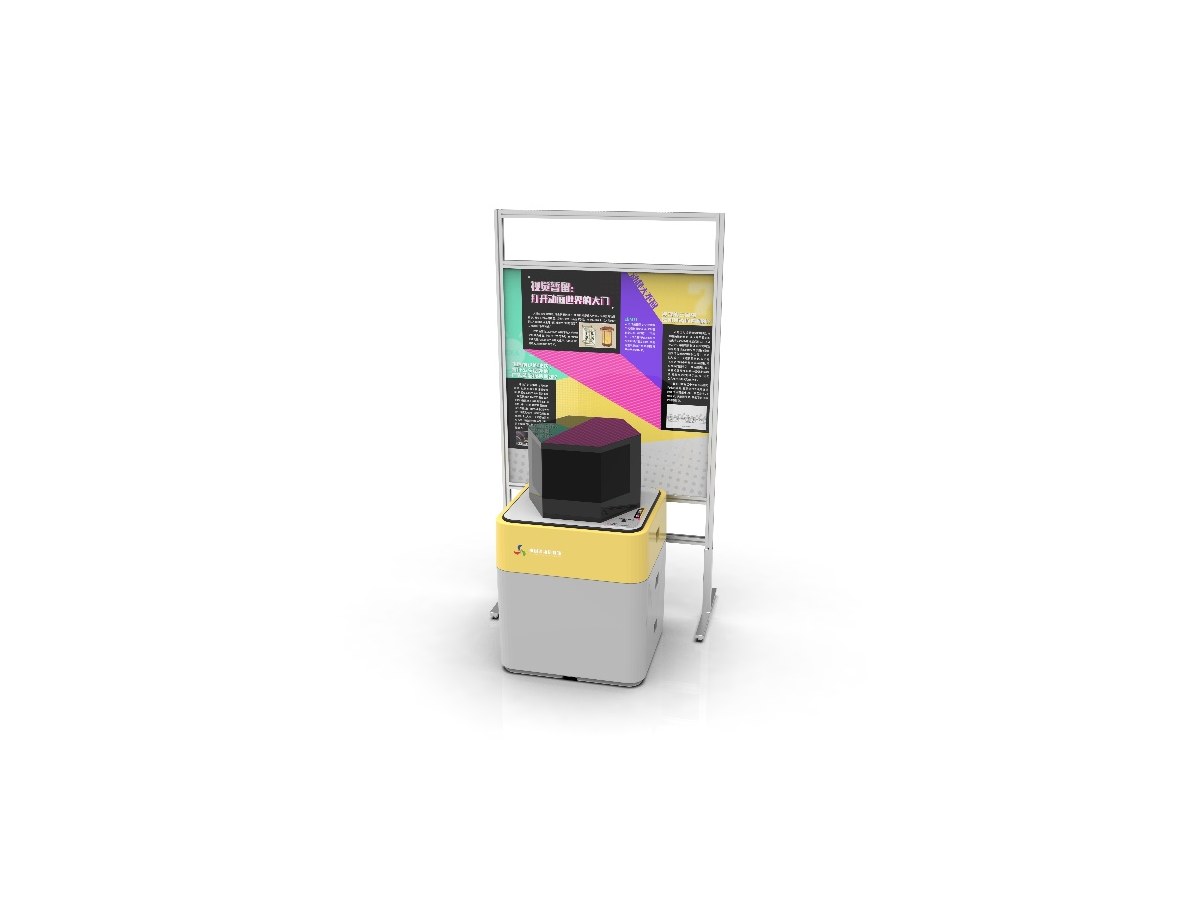

神奇的三色鸟

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展项通过旋转的小鸟3D模型和三基色频闪灯光相配合，当参观者按下按钮，箱体内部转盘上的不同飞翔动作的小鸟模型随即旋转起来，同时配合相同频率的三基色频闪灯光，两者相互融合形成一幅幅定格图像，连贯起来就形成了红、绿、蓝三色鸟互相追赶的动态场景。

展示目的：展项以机电互动的形式，让参观者了解视觉暂留的科学原理，及其在动画中的应用。

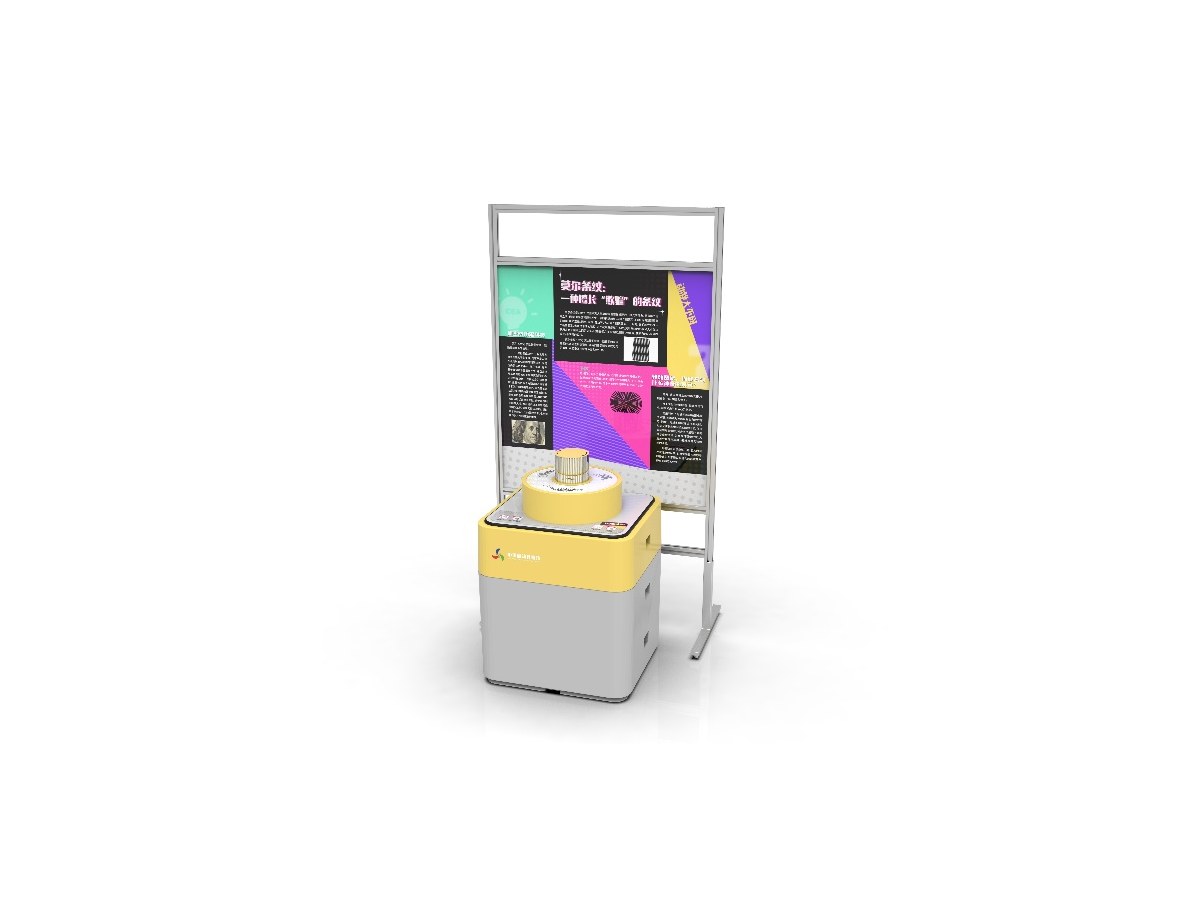

光栅动画

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一表面为镜面光栅的圆筒，下方为转盘，转盘上绘制三组畸变的动物线条图像。参观者转动转盘选取图像至圆筒前方，转盘上的线条图像通过柱面反射，观察圆筒可以看到动物图像。随后可来回转动转盘或圆筒，将会依次呈现不同的莫尔条纹图案，并经视觉暂留效应，参观者就可以看到该动物运动起来的画面。

展示目的：展项以机械互动的形式，让参观者探索莫尔条纹和柱面成像的原理，感受经由视觉暂留作用的光栅动画。

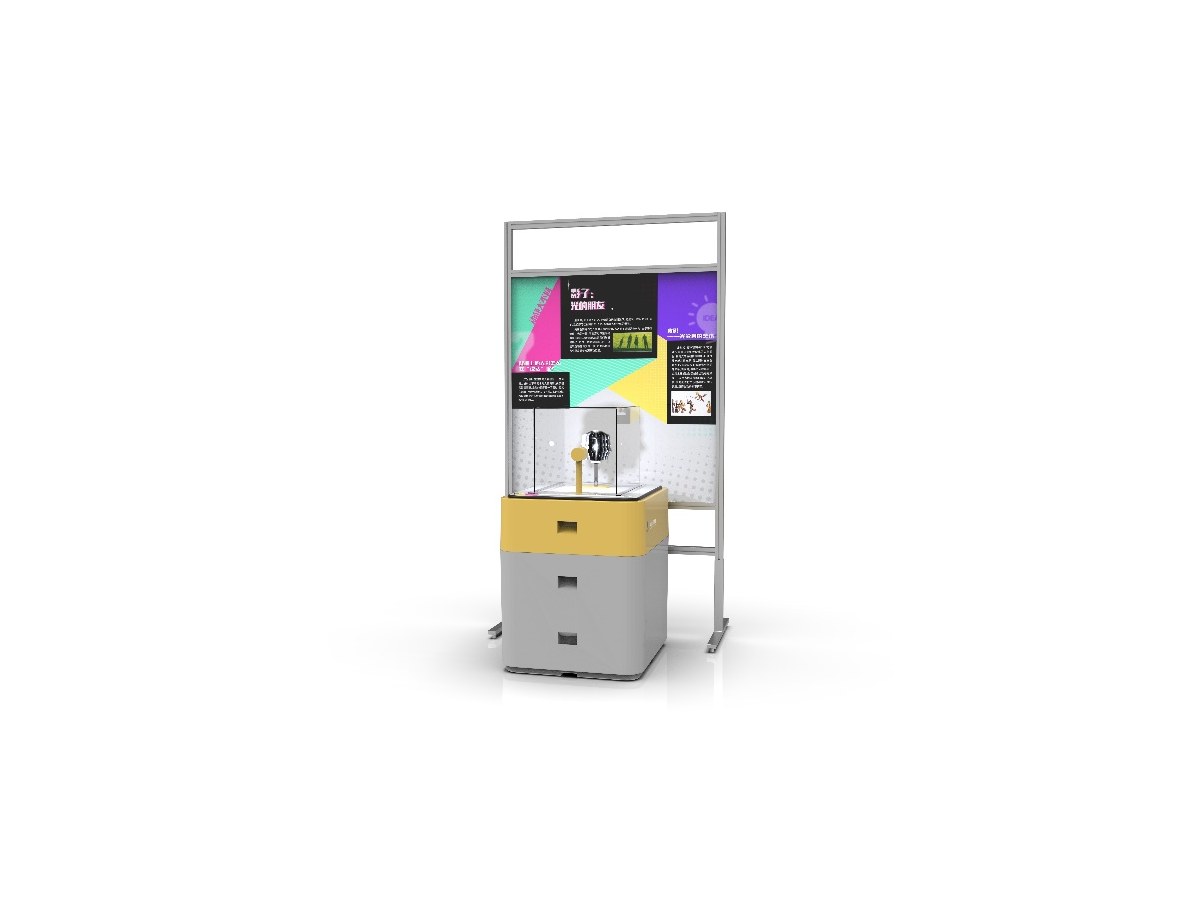

会说话的影子

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一光源及一组可旋转的人脸模型。参观者按下按钮，开启灯光，人脸模型也随即旋转。灯光照射在旋转的人脸模型上，在背板上投射出不断变化的人脸剪影。由于视觉暂留原理，投射的剪影虽一闪而过，但其在大脑中仍能保留0.1——0.4秒左右的图像，同时在 “欢迎参观流动科技馆”的语音配合下，背板上的人脸剪影看起来就像是在不断“说话”的人。

展示目的：展项以机电互动的形式，让参观者了解影子产生的原理及视觉暂留的现象。

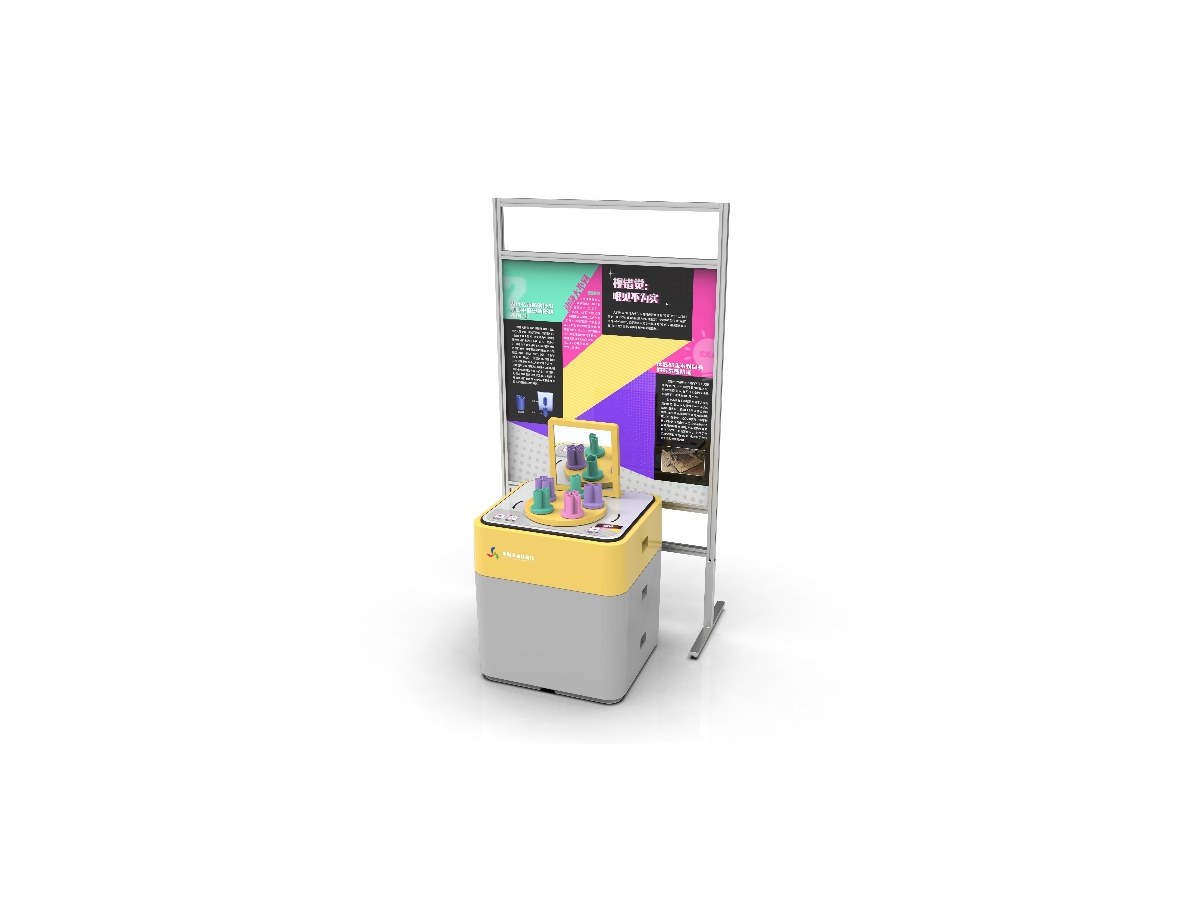

魔镜

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一带有5组单元模型的互动转盘，其后方为一平面镜。参观者观察各组模型的形状，并转动转盘，将该组模型转动至平面镜前方，对比观察模型的实际形状与其在镜中成像的形状，会发现实际模型的开口形状与镜中的不同，从而了解视觉误差的产生与机制。

展示目的：展项以机械互动的形式，让参观者在探索中了解视觉误差的产生与机制。

偏光风车

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上的亚克力罩内设置一个大型风车、可左右移动的灯箱及出风口。参观者通过操作滑杆，控制灯箱的点亮和移动，同时出风口开始出风并吹动风车，参观者观察风车在有无灯箱照射下的颜色变化。当灯箱移动至风车背后时，随着风车（偏振片）转动角度的变化，被其过滤掉的色光也会相应发生改变，由此看到呈现出不同颜色和亮度的“彩色风车”。

展示目的：展项以机电互动的形式，让参观者在探索风车颜色变化的操作中，了解光的偏振特性以及偏振片的作用原理。

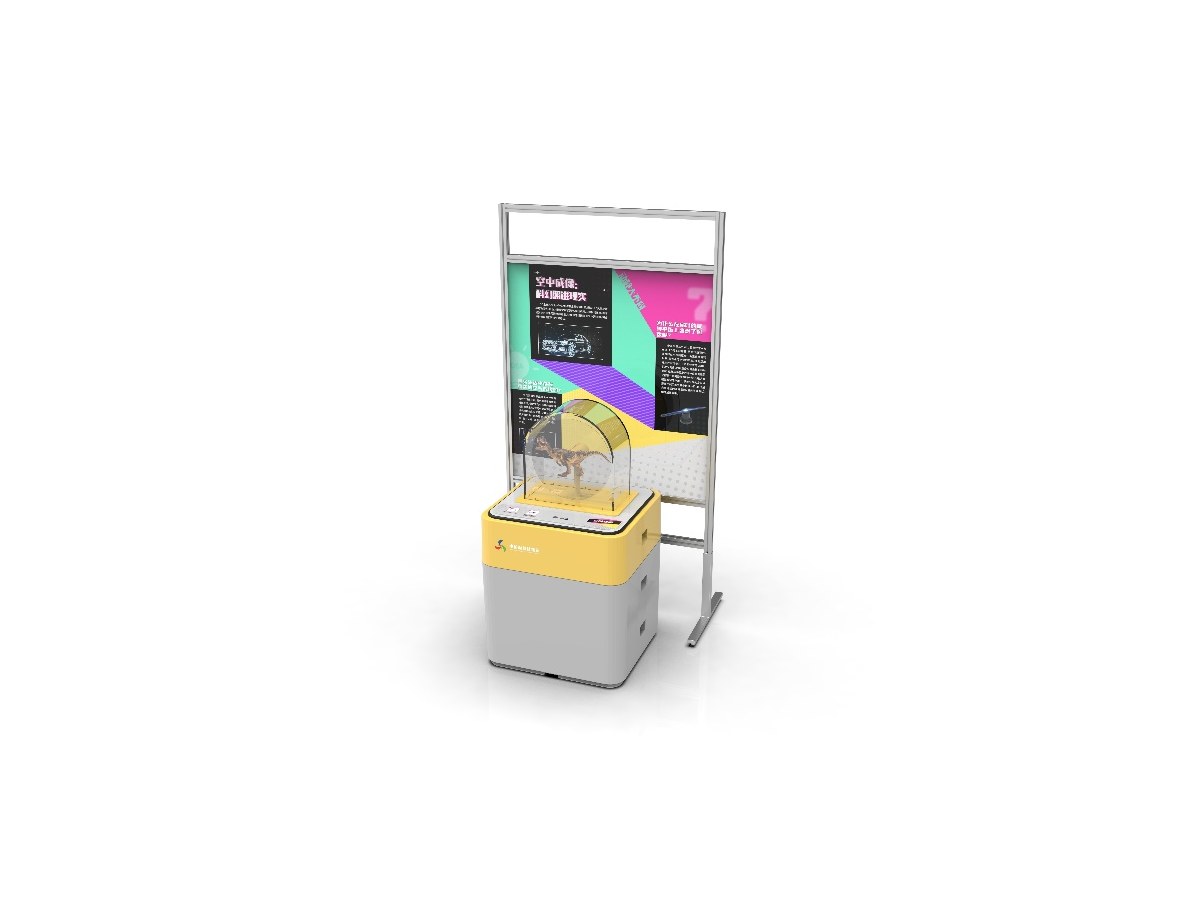

立体动画

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一全息风扇，参观者按下按钮，开启全息风扇随机播放动画。通过风扇上一列超高密度的LED灯带的高速转动，在视觉暂留效应的作用下，参观者可看到立体的动态的影像。

展示目的：展项以机电多媒体互动的形式，让参观者通过观看全息风扇展示的立体悬浮的成像效果，探索其背后的工作原理。

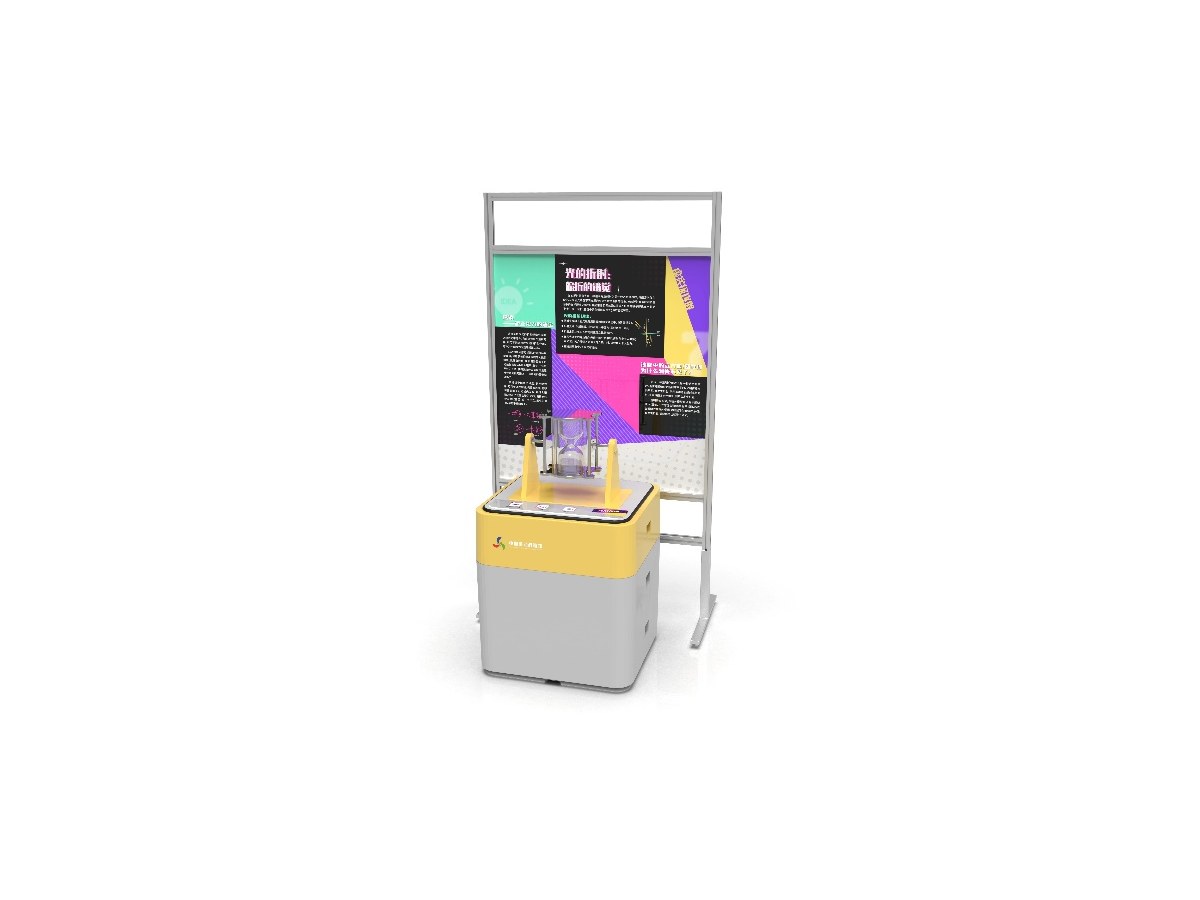

光的折射

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一个装有透明液体的沙漏，在沙漏两端各有一透明立方体/圆柱体模型。参观者翻转沙漏后会发现，当立方体/圆柱体模型浸入液体中，模型看起来好像消失了。这是因为透明模型和液体的折射率相同，所以不会发生折射，立方体/圆柱体模型也就“消失”了。

展示目的：展项以机械互动的形式，让参观者探索当透明介质的折射率相同时，光的折射现象及原理。

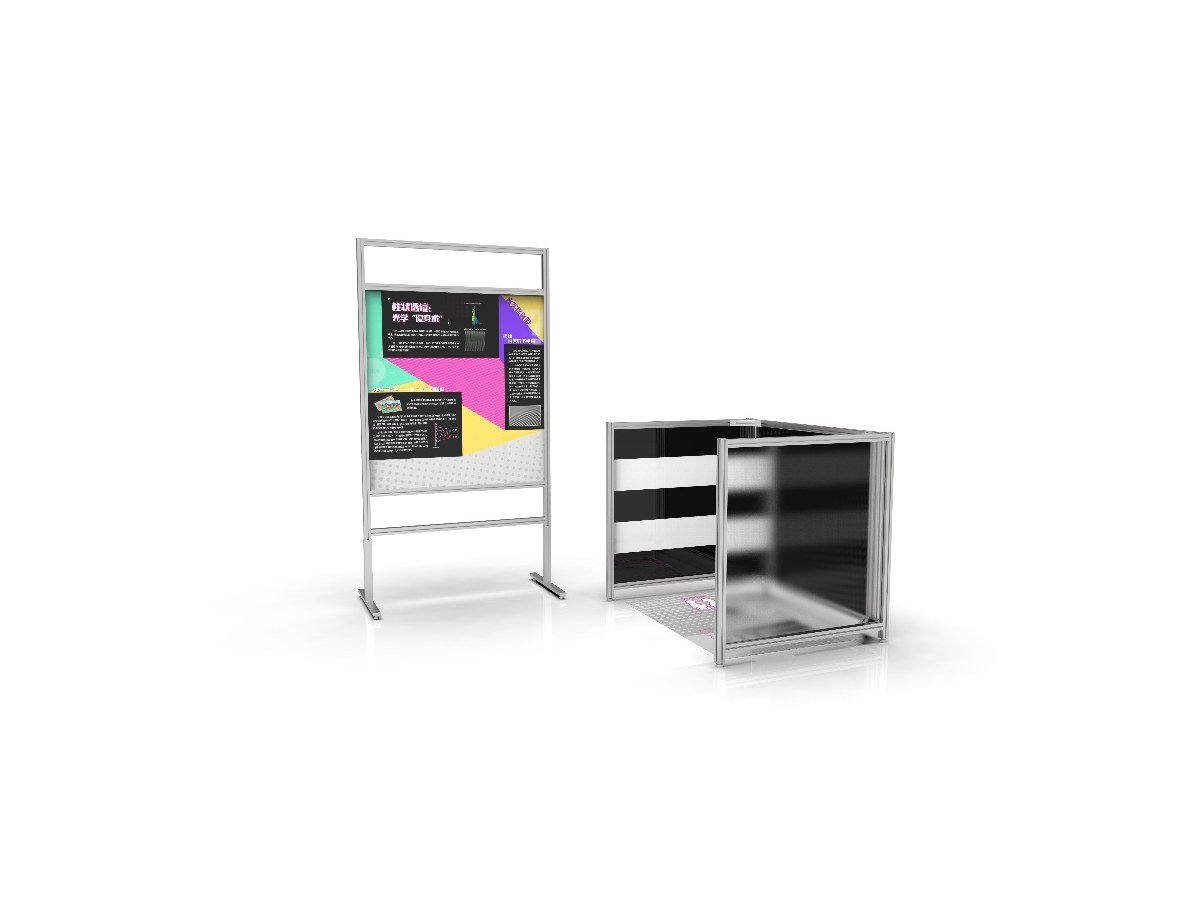

隐身术

外形尺寸：展品：1.05×1.34×1.05含展架：1.2×2.13×2.22

展台为一个可进入的体验空间，前方为一面柱镜光栅板，背后为背景图文。展项由两名参观者进行体验，当一名参观者进入空间，并站于指定站位时，外侧的参观者会发现站在板后的参观者的下半身“消失不见”了，但还是能看到其背后的背景图案。

展示目的：展项以场景互动的形式，让参观者探索柱镜光栅的折射原理，了解这种神奇材料所带来的 “隐身”的光学现象。

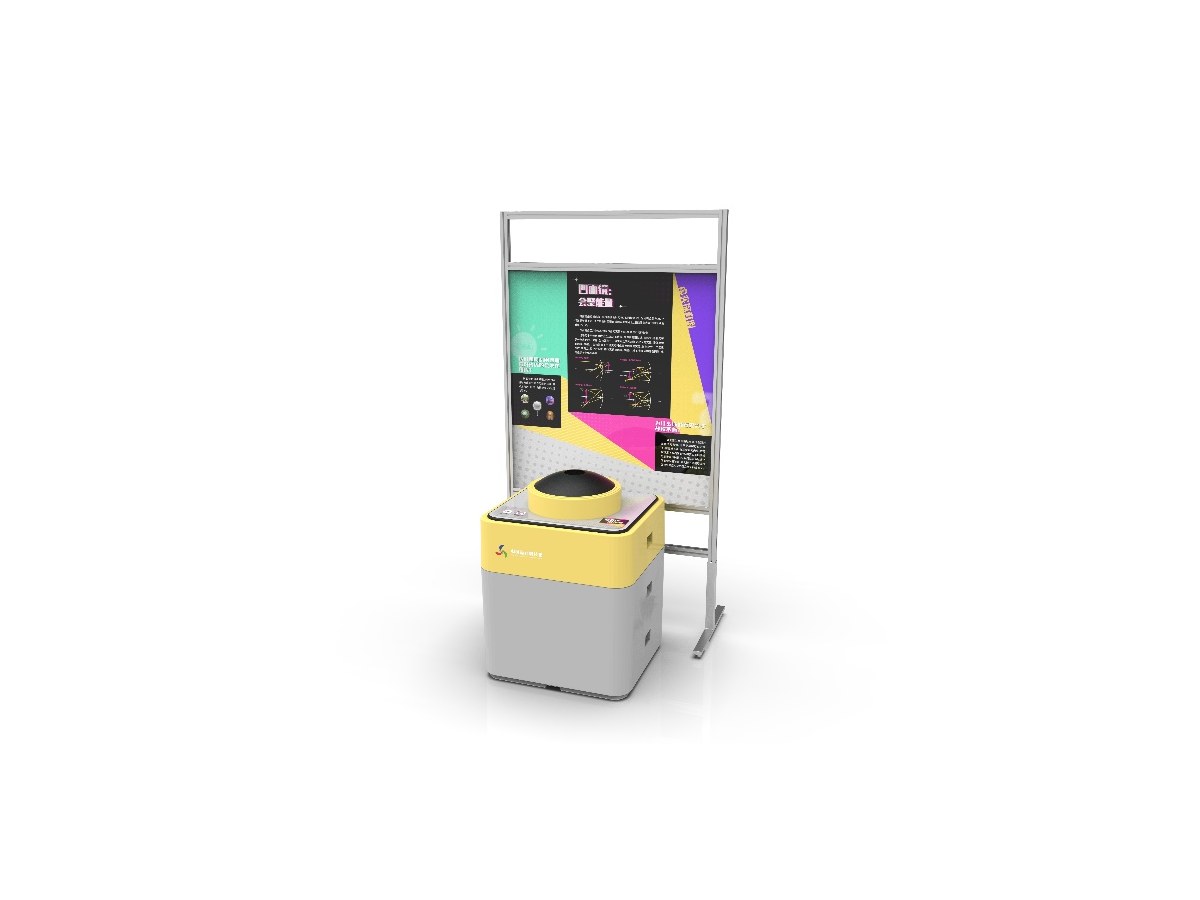

看得见摸不着

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一观察箱，参观者通过其上方的观察口可以看到一枚悬浮的骰子，但伸手后却摸不到。这是因为在观察箱的内部，成角度设置了两面凹面镜，将真实的骰子模型放置在下凹镜上，通过这个凹面镜反射装置，我们就能从观察口看到经过凹面镜会聚后形成的正立放大的虚像，及悬浮的骰子。

展示目的：展项以模型互动的形式，让参观者通过观察凹面镜反射装置中物体的影像，了解凹面镜的成像原理。

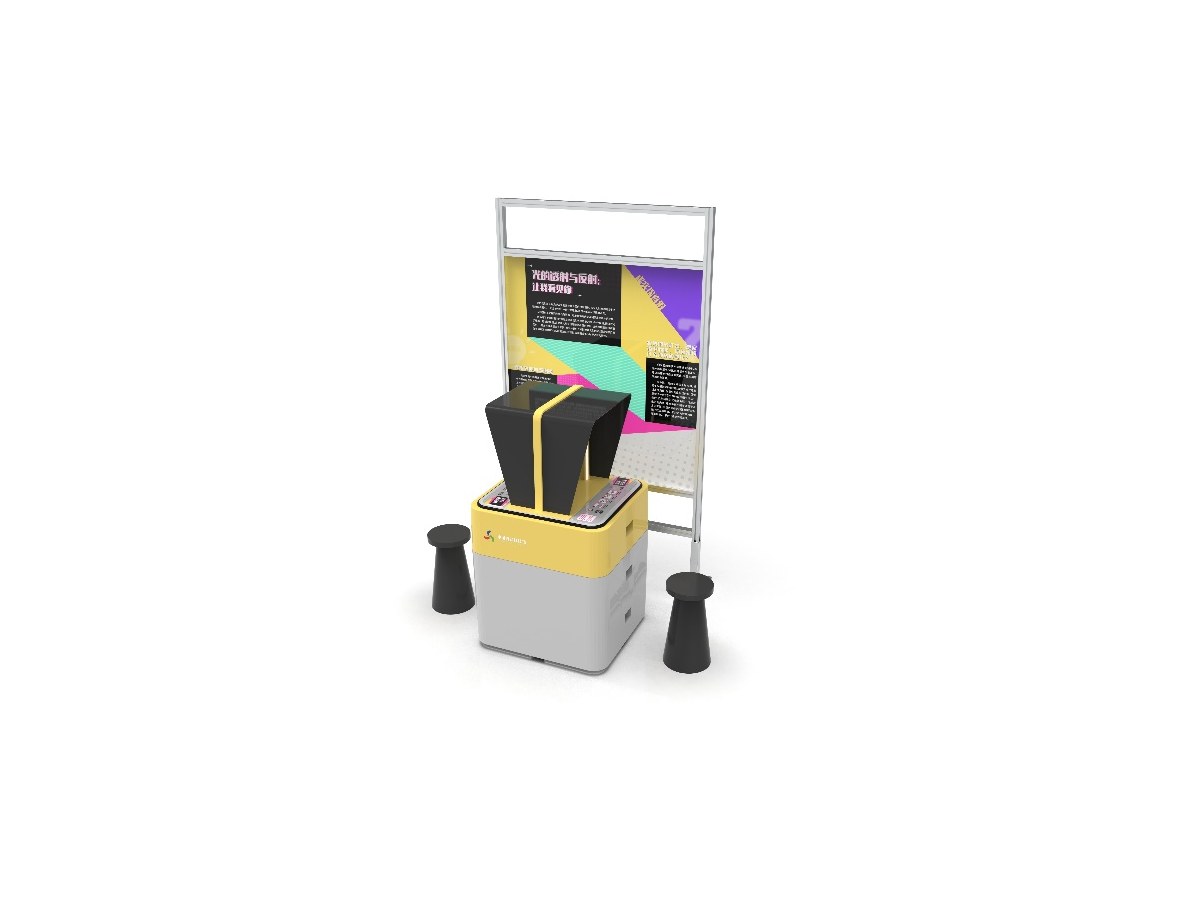

是你还是我

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台中间设置一半透半反镜，需要两位参观者分别坐于镜面两侧共同体验。参观者按下按钮，开启光源，并通过旋钮调节两侧的灯光亮度，会呈现出不同的影像效果。当你这一侧的光线强于对方时，被镜子反射回来的光线就会强于对方透射过来的光线，你看到的是自己的脸，仿佛照镜子一般；当对方的光线强于你这一侧时，反射回来的光线就会弱于透射过来的的光线，这时仿佛在隔着玻璃看对方的影像；而当两侧的光线强度相似时，镜中就会出现自己和对方的脸叠加在一起的影像，几乎分不出是你还是他。

展示目的：展项以机电互动的形式，让参观者通过调节镜面两侧的灯光，对比观察镜中成像的变化，从而了解半透半反镜的光学特征及应用。

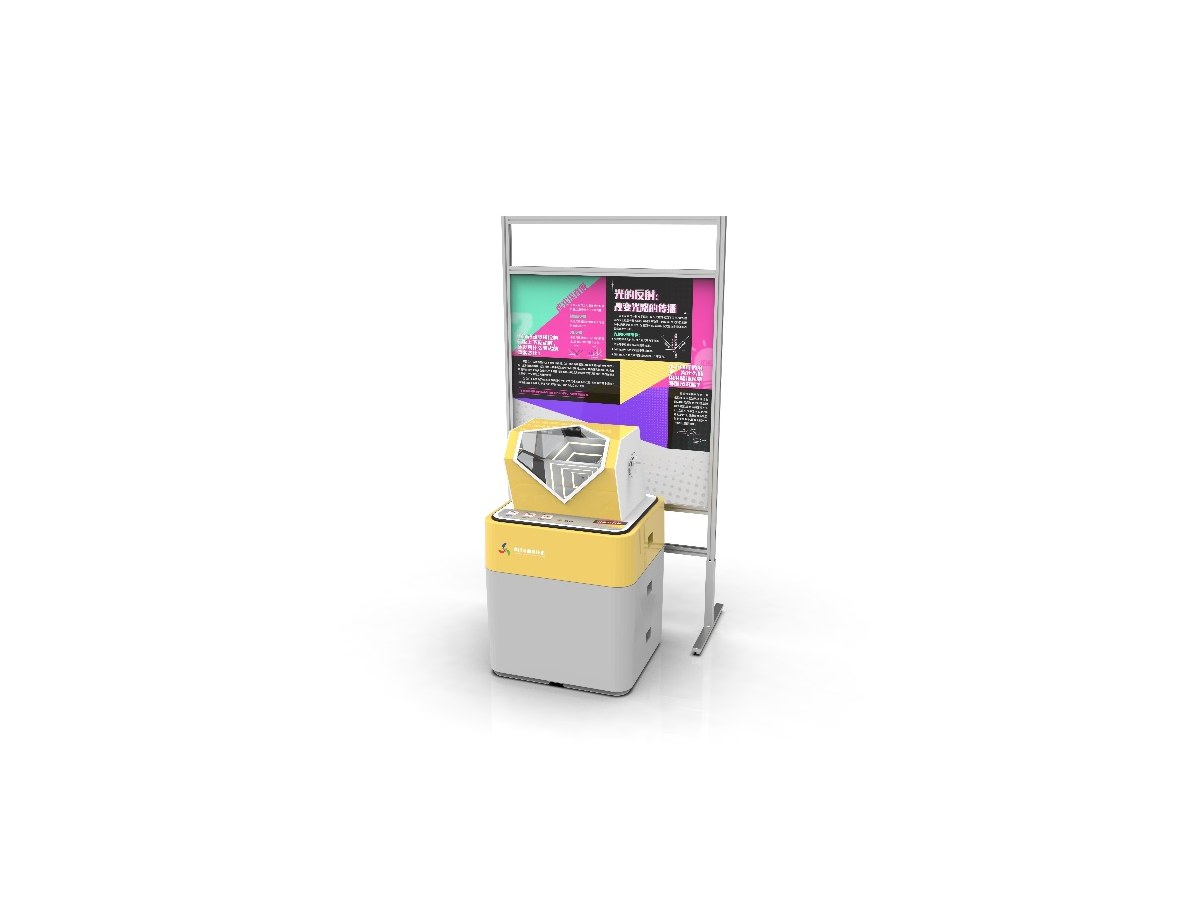

镜面立方体

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展项设置一箱体，其内部是由上下两组平面镜（四面平面镜以两两垂直的角度）和位于镜面中间狭缝处的斜板所构成，斜板上安装有灯带。参观者按下按钮开启光源，并转动箱体一侧的手轮，控制斜板上下运动，由于镜面相互垂直，斜板及亮起的灯带会在四面平面镜中发生多次反射，且反射的虚像是可以重合的，从而在镜面上形成一个完整的“立方体”，且 “立方体”影像的大小也会随着斜板从狭缝中伸出的尺寸而发生改变。

展示目的：展项以机电互动的形式，让参观者在互动中探索平面镜成像的特点及原理，了解光的反射原理。

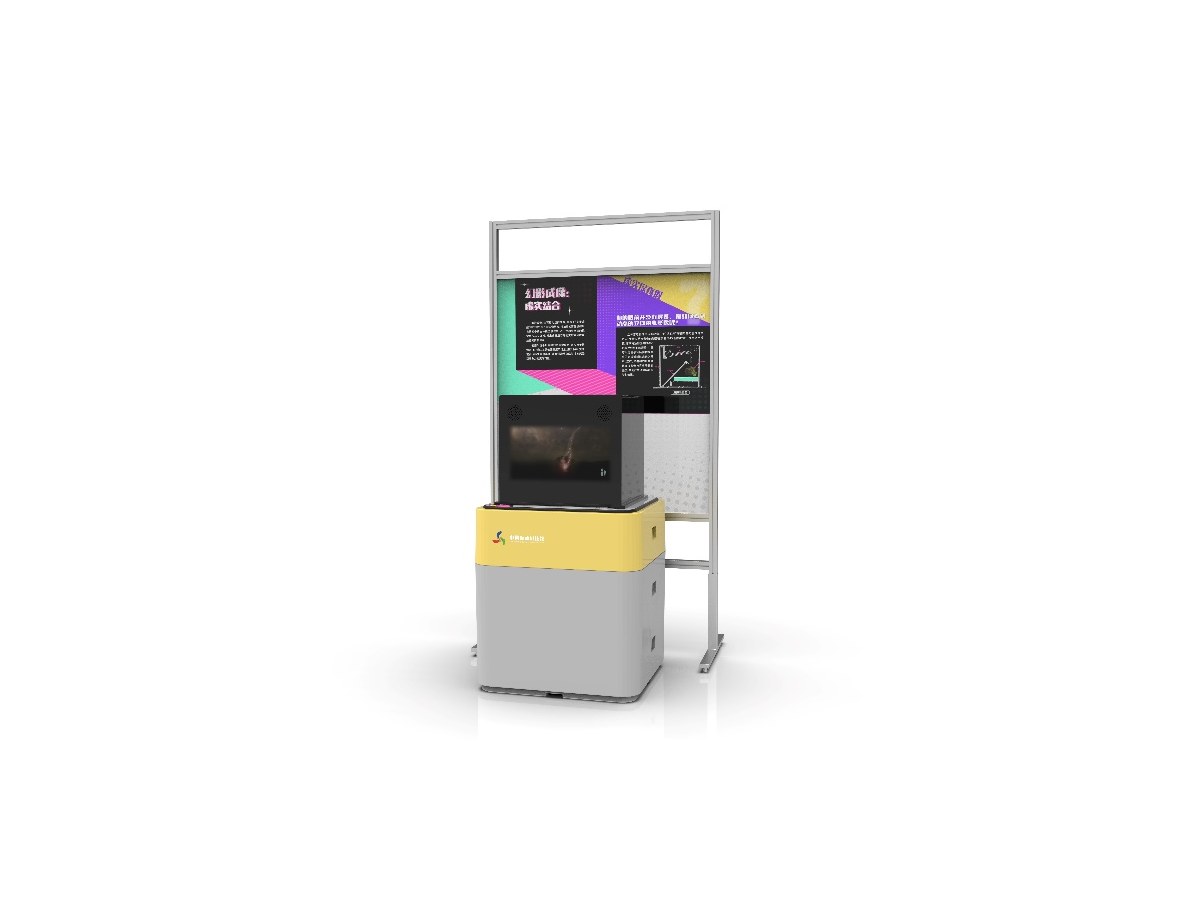

梦幻箱

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一箱体，其内部由显示器、半透半反镜、实物沙盘等组成。参观者按下按钮，开启多媒体视频播放，并通过观察窗口观看由实物沙盘场景和虚拟的雷电动画相叠加的、虚实结合的立体雷电影像，并探索梦幻箱所运用的原理。

展示目的：展项以机电多媒体互动的形式，让参观者在虚实结合的动画影像中，了解幻影成像技术的原理及应用。

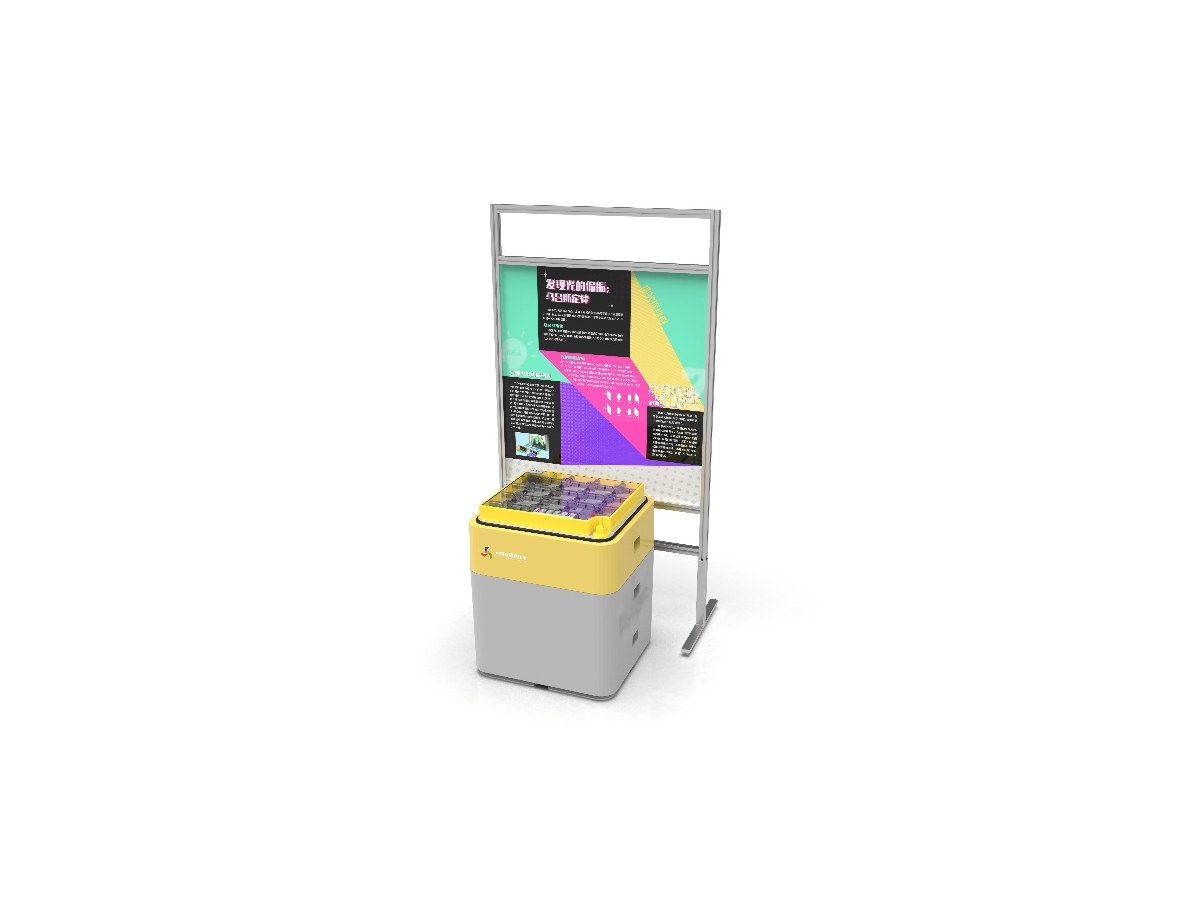

穿墙而过

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设有一个由多个透明管道组成的迷宫，透明管道中间有真真假假的 “隔墙”。参观者利用磁铁手柄，吸引小球在管道内通行，穿越“隔墙”达到终点。互动中会发现小球能穿越一些管道内的“隔墙”，是因为该“隔墙”是由两层互相垂直的偏振片重叠形成的不透光区域，看起来就像是一块黑色“隔墙”，并非真正的挡板。

展示目的：展项以机械互动的形式，让参观者在穿越偏振迷宫的过程中，了解光的偏振特性以及偏振片的作用原理。

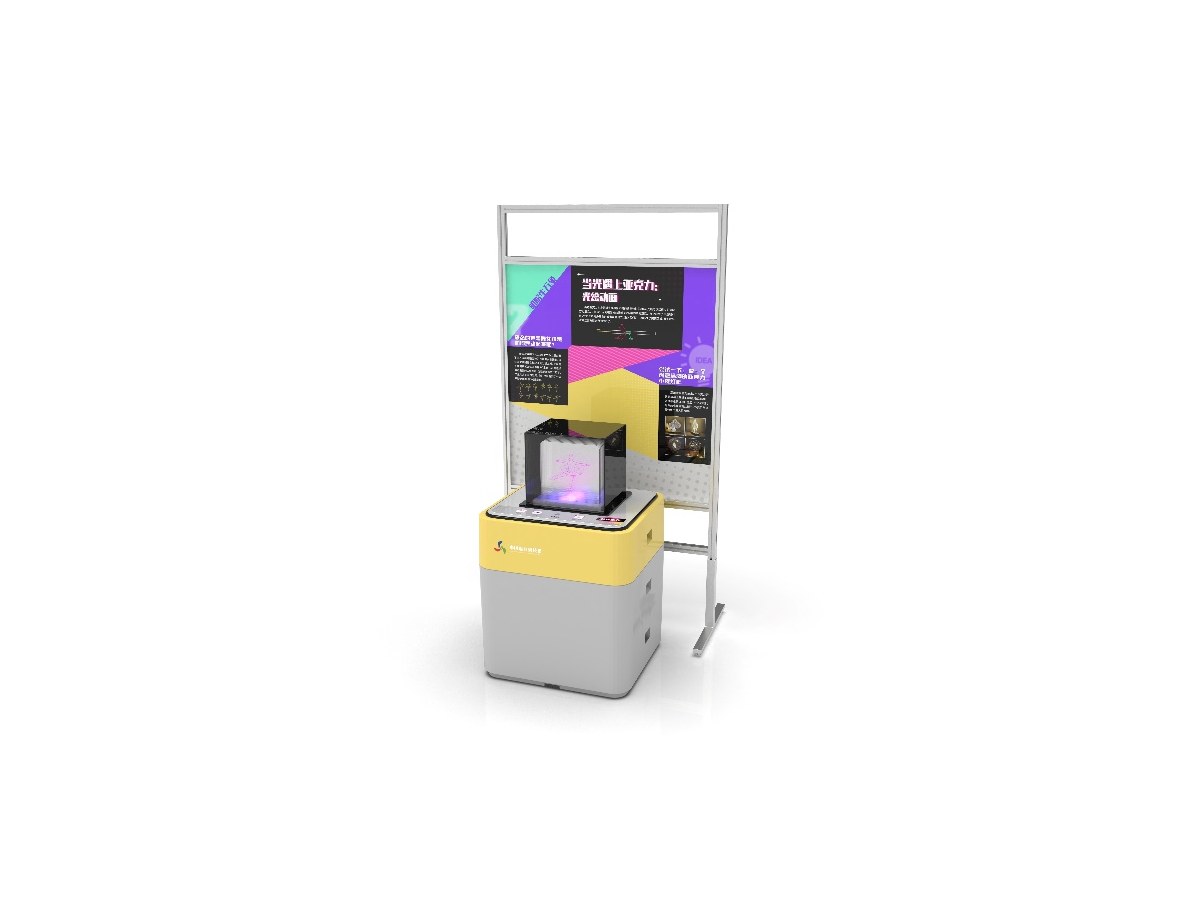

随光而行

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置12块亚克力板上，上面雕刻着不同且连续舞蹈姿势的芭蕾舞女孩图案。参观者按下按钮，开启光源。当灯光依次照亮在每块亚克力板上时，上面的人像图案就会依次显像并“发光”，这些连续舞蹈姿势的人像图案，在视觉暂留的作用下，产生动态的视觉效果，从而能看到了一位不断旋转舞动的光线女孩。

展示目的：展项以机电互动的形式，让参观者在视觉暂留的作用下感受光线动画的动态效果。

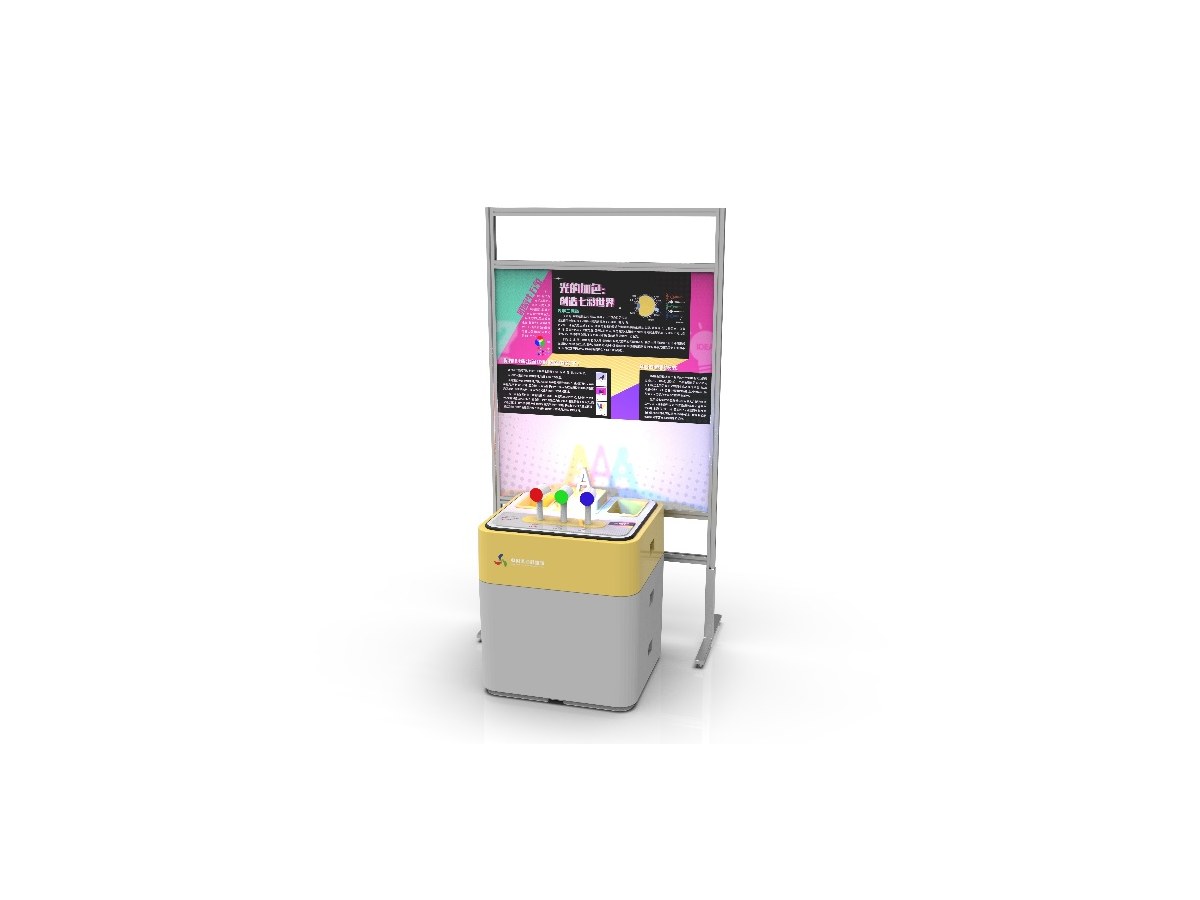

三原色

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置红、绿、蓝三种彩色灯光的光源组件，参观者分别按下三色光源的按钮，打开对应色光。光源前方为模块放置台，两侧的收纳槽处设有各种物体模块，参观者任意选取模块放置在照射区域内，可以观察展板上所形成的影子效果，探索单色光和多色光叠加不同照射模式下，影子的色彩变化。

展示目的：展项以机电互动的形式，让参观者通过探索彩色影子的形成，了解光学三原色的原理。

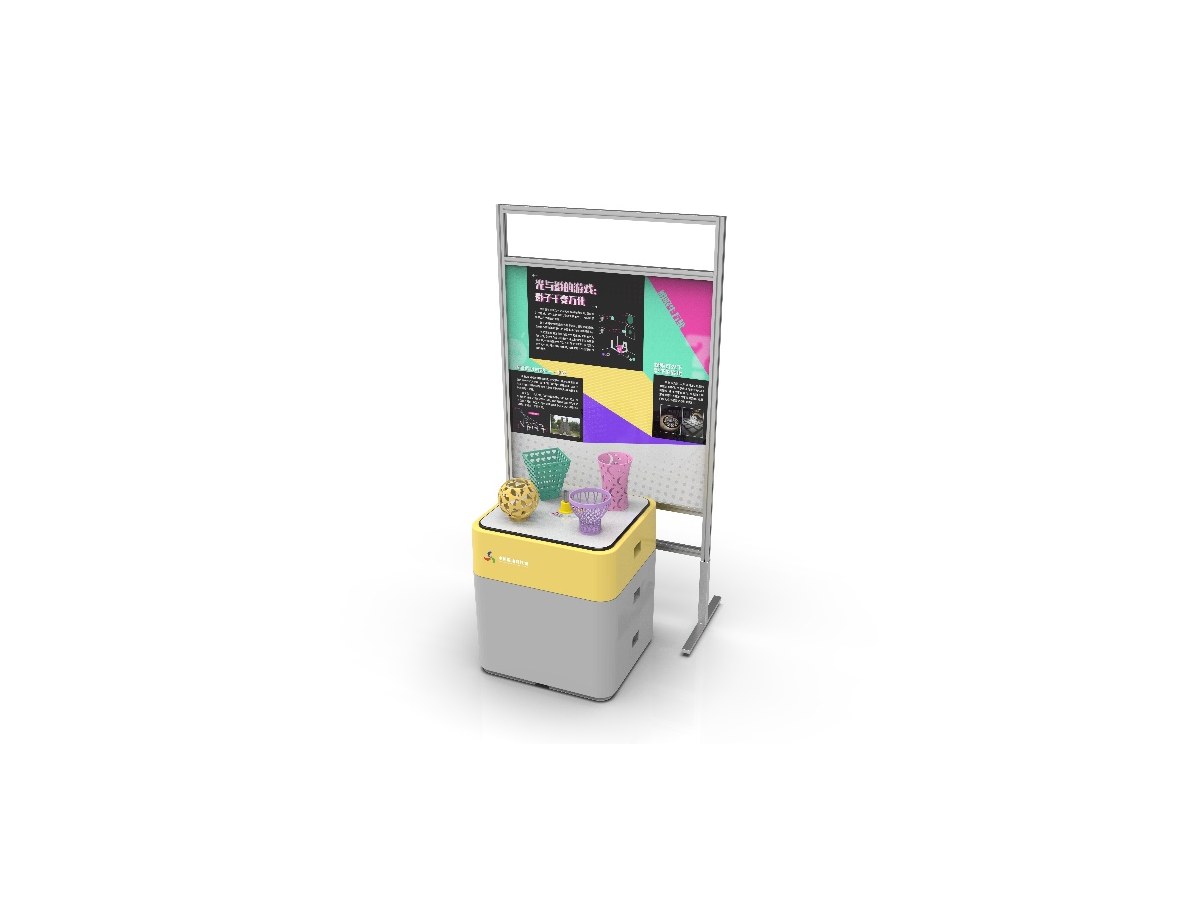

变化的图案

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置4组不同的模型制作为镂空结构，并设置有可移动光源。互动时，参观者拿起并打开光源，从不同角度、高度照射镂空模型。由于光源与不同镂空位置的距离、角度在不停变化，所以镂空部分在台面上形成的图案也在不停的变化，在动态中感受影子的神奇特点。

展示目的：展项以机电互动的形式，让参观者观察影子图案发生的奇特变幻，探索物体影子与光源的关系。

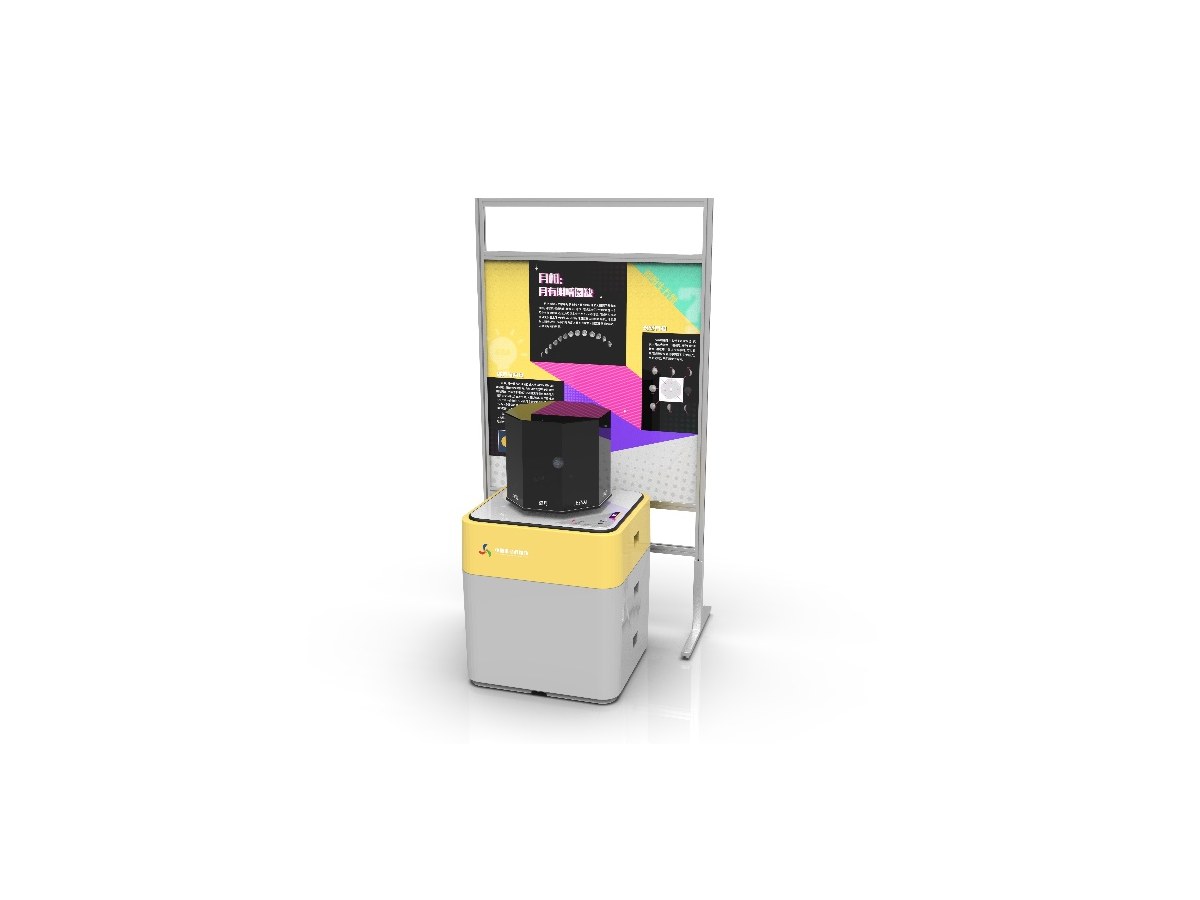

月相

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一八棱柱箱体，内部设置月球模型和代表太阳的光源。参观者按下按钮开启光源，转动转盘，通过八棱柱的每一面进行观察，可以看到各个角度所呈现的月相变化。

展示目的：展项以机电互动的形式，让参观者通过观察月相的变化，了解月相变化的形成原理。

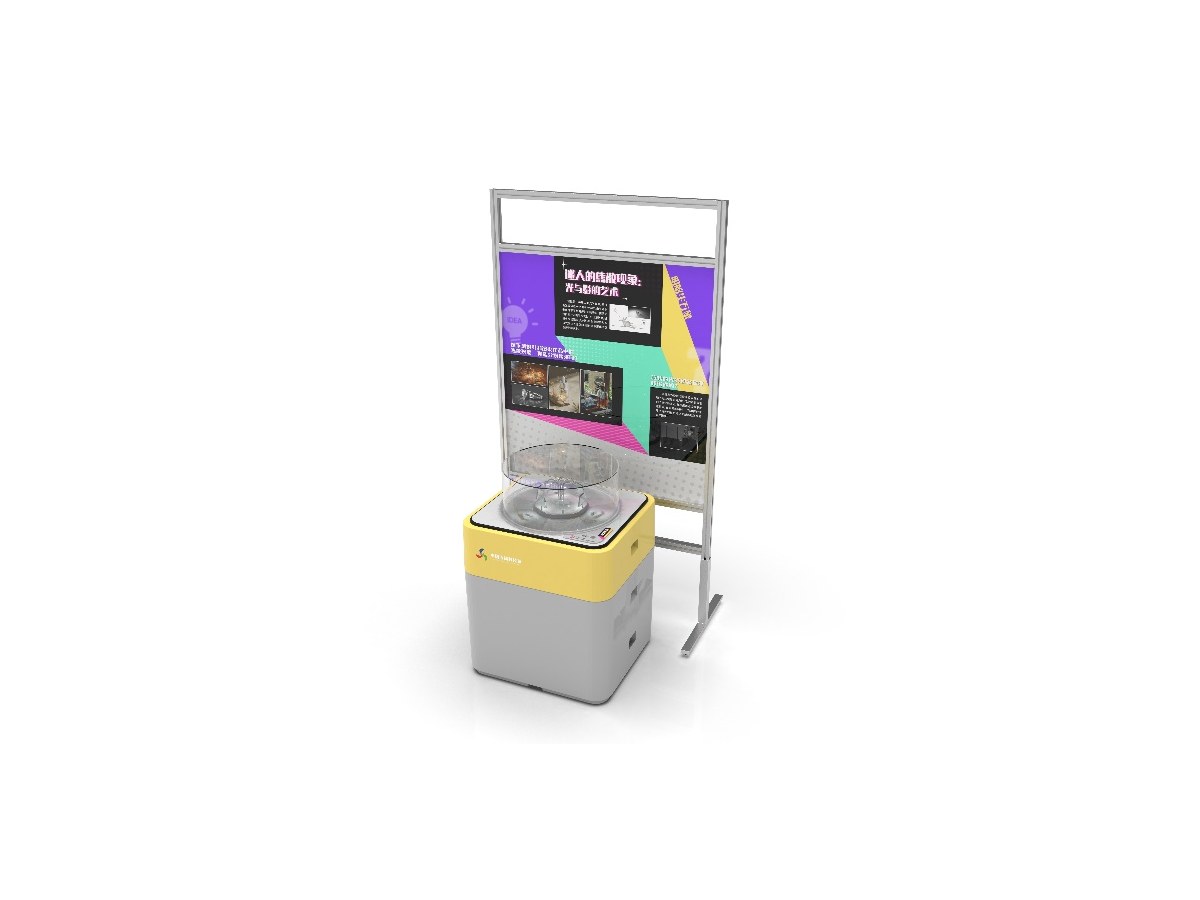

旋转妙影

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台上设置一可旋转的圆盘，圆盘外圈设置6块焦散亚克力片，在圆盘中心对应设置6组光源。参观者按下按钮后，启动圆盘旋转和光源点亮。由于焦散亚克力片为表面有着凹凸起伏曲面的光学元件，在光源的照射下，会在台面上呈现通过折射产生的光影图案。不断旋转、忽明忽暗的光影图案，呈现出迷人的光线焦散艺术。

展示目的：展项以机电互动的形式，让参观者在艺术化的动态光影变化中，感受迷人的光线焦散现象，了解焦散的光学原理。

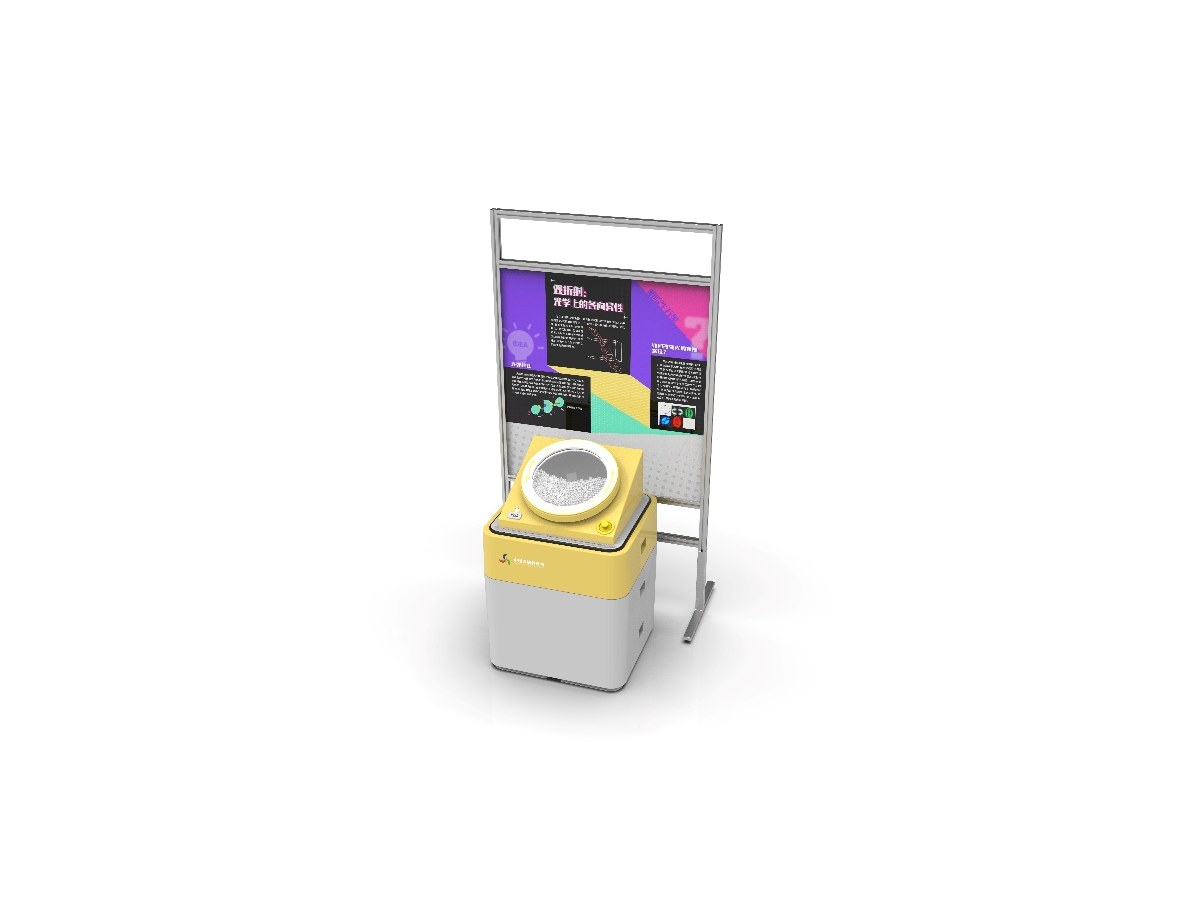

光弹性

外形尺寸：注塑箱体：0.75×0.68含展架：1.2×1.12×2.22

展台斜面上设置一可转动的圆盘，内部装有若干由光弹性材料制成的小圆片。参观者按下按钮开启光源，拿起旁边的磁铁来驱动圆盘中的互斥滑块，随着磁铁与滑块互斥，滑块压力作用在圆片上，圆片之间形成光亮清晰的应力光链。同时参观者也可转动转盘，来改变圆片分布，当滑块压力作用在圆片上时，将会呈现出更加多样的光链路径。

展示目的：展项以机电互动的形式，让参观者在探索应力光链的体验中，了解光的双折射现象及原理。
